洛研分析如何提高機床主軸軸承的安裝精度
2018-11-01 09:20
主軸軸承在主機中安裝完畢后,如測量主軸的徑向跳動,可發現其每一轉的測值都有一定的變化;連續進行測量時,可發現經過一定轉數后,此變化會近似地重復出現。衡量這種變化程度的指標為循環旋轉精度,變化近似地重復出現所需的轉數代表循環旋轉精度的“準周期”,在準周期內的量值變化幅值大,即為循環旋轉精度差。
如對主軸加以適當的預負荷,將轉速逐步升高至接近工作轉速,以實行軸承的“磨合”作用,可以提高主軸的循環旋轉精度。

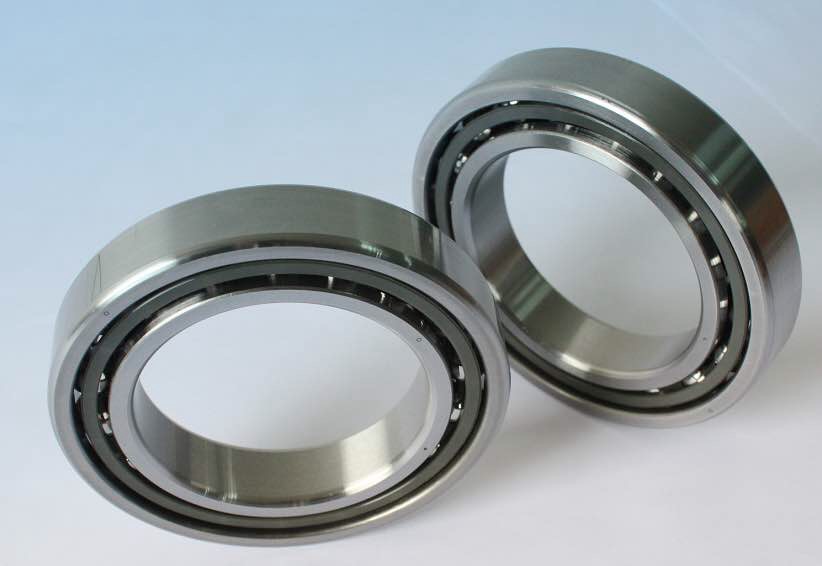

將軸承用潔凈的清洗煤油進行徹底清洗,對于脂潤滑,先將含有3%~5%潤滑脂的有機溶劑注入軸承作脫脂清洗后,再用油槍將定量的潤滑脂填入軸承內(占軸承空間容積的10%~15%);加熱軸承使升溫20~30℃,用油壓機將軸承裝入軸端;將緊定套壓在軸上并以合適的壓力抵住軸承端面使其軸向定位;將彈簧秤的帶子卷在軸承外圈上,用測量啟動力矩的方法校驗所規定的預負荷是否有大幅度的變動(即使軸承很正確,但由于配合或保持架的變形,預負荷也有變化的可能)。
將軸承與軸組合體裝入座孔加熱座孔使升溫20~30℃,用連續輕緩的壓力將軸承與軸組合體裝入座孔;調整前蓋,使前蓋的緊固量為0.02~0.05μm,以軸承座外端面為基準,將千分表的表頭抵觸在軸頸表面上,將軸旋轉測量其跳動,要求誤差在10μm以下;將千分表定位在軸上,表頭抵觸后座孔內表面,將軸旋轉以測量軸承座前后座孔的同軸度。
將自由端軸承選擇性地放在可能抵消偏差的位置,安裝到軸承座后支承位置,盡可能地抵消相互間的圓度偏差和同軸度偏差。
